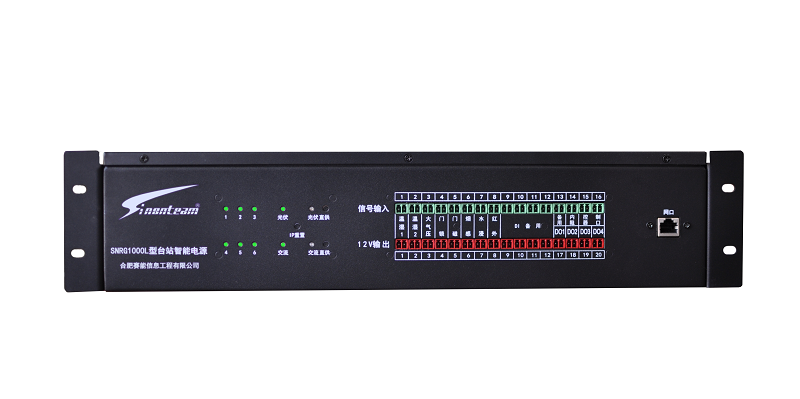

智能電源系統

供電管理指標

供電輸入

支持 1 路 220 伏交流輸入，交流電壓 150 伏 至 260 伏可工作，具備保護功能，專用交流 接口；集成太陽能控制器，支持 1 路 800W 太 陽能輸入；支持 2 路至少 300Ah 蓄電池組輸入。

供電輸出

6 路獨立模塊化直流供電輸出(單路供電功能 不受他路故障影響)，供電輸出電壓支持 12v， 24v，48v 三種電壓定制；總輸出功率≥360W， 每路可輸出功率不低于 60W，遠程可控通斷  （常閉），接口為柵欄式接線端子（罩蓋，每路兩個端子）或航空插頭（2 芯，1 正 2 負）

單獨 2 路用于蓄電池組充電，每路充電功率 ≥450W，接口為柵欄式接線端子（罩蓋）

旁路輸出

具有交流和太陽能獨立為負載直接供電能
力。當系統具有電池、光伏或交流時，可手 動進入交流或光伏旁路直供，當系統未檢測 到電池或檢測到電池放電過低時，可自動進 入交流或光伏旁路供電，并具備激活放電過 低電池并充電的功能；交流、光伏、電池三 種來源供電可自動切換。

輸出干擾

輸出電壓紋波≤輸出電壓的 0.5%，輸出電壓噪聲≤輸出電壓的 1%。

充電能力

支持交流及太陽能充電，充電優先級可選；
支持多類型蓄電池，每路充電電流 10A～35A 現場可調，可根據蓄電池類型（默認鉛酸） 設置充電策略，可遠程調整充電參數，以達 到準匹配，延長電池壽命，具備過充電、 過放電自動保護。

顯示及按鈕操作

主機和控制器具備顯示功能以及按鈕操作功  能。主機可顯示交流狀態、光伏狀態、輸出、 旁路狀態、電池狀態、充電來源狀態?？赏?/span>  過按鈕操作設定交流、光伏旁路開關和 IP 復 位功能。顯示 IP 設置或者具備 IP 復位按鈕， 可以復位設備的 IP 地址等基本設置。顯示各 路負載狀態，顯示電池電壓或通過不同顏色  指示電池的不同電壓范圍。

動態響應

當負載在20%～100 變化時或當交流供電在 150V～260VAC 變化時，輸出電壓調整至穩定 值的時間≤200 μs

過流保護

輸出電流≥額定輸出電流的 130%，停止供電 并報警，過流故障排除后可自動恢復

過壓保護

輸出電壓≥額定輸出電壓的 150%，停止供電 并報警，采取鎖死保護，過壓故障排除后可 自動恢復

欠壓保護

當用于供電的蓄電池電壓值低于 11.5V 時告 警，低于 11V 時停止供電，電壓恢復到 12V 后， 自動恢復供電。

反接保護

電池或光伏反接時，停止供電充電，發出報 警，正常接線后恢復正常工作。

過溫保護

電源溫度影響正常工作時報警，電源采取保 護措施，溫度正常后自動恢復工作。

動環及安防指標

環境監控接口

提供 2 個 RS485 接口(用于接入 1 個溫濕壓傳 感器、2 個內阻等)；8 個 DI 接口（1#-8#為 預留接口，歐式端子）；4 個 DO 接口（歐式 端子，遠程可控，最大輸出電流 1A，輸出電 壓 12V），均為插拔式接線端子。動環傳感器的供電不占用六路輸出供電，由智能電源 單獨供電。

動力環境監測探頭

溫度探頭（ 1 套） :量程-40℃~80℃ , 精度 優于±0.1℃。

濕度探頭（1 套）：相對濕度量程 0～100， 分辨力高于 0.1%RH，精度優于±2%RH。

氣壓探頭(1 套） :量程 300hPa~1100hPa，綜 合精度優于 0.5%FS。

單節電池健康狀態監測探頭（2 個）：電壓、 溫度、內阻

蓄電池指標

整體性能

安全性能好：正常使用下無電解液漏出，無 電池膨脹及破裂。
放電性能好：放電電壓平穩，放電平臺平緩。
耐過放電性好：25 攝氏度，完全充電狀態的 電池進行定電阻放電 3 星期(電阻值相當于  該電池 1CA 放電要求的電阻)，恢復容量在  75%以上。
耐過充電性好：25 攝氏度，完全充電狀態的 電池 0.1CA 充電 48 小時，無漏液，無電池膨 脹及破裂，開路電壓正常，容量維持率在95% 以上。
耐大電流性好：完全充電狀態的電池 2CA 放 電 5 分鐘或 10CA 放電 5 秒鐘。無導電部分熔 斷，無外觀變形。

電池標準

標稱電壓：12V
標稱容量(10 小時率)≥100Ah 浮充期壽命≥10 年
比能量高、大電流高功率放電性能優越

電池特性

容量（25℃) ：10 小時率≥100Ah；5 小時率 ≥87Ah；1 小時率≥62Ah；1 小時率≥54Ah  內阻（0℃) ：完全充電，≤6mΩ
不同溫度下的放電容量（10 小時率）：40℃ ≥102%；25℃≥100；0℃≥80%；-15℃≥65%； 自放電后剩余容量(25℃)：3 個月后≥91%； 6 個月后≥82%；12 個月后≥64%

智能電源系統整體性指標

綜合監控管理平臺

提供集成管理軟件，實現所供全部電源參數  的設置、遠程控制、系統升級等功能，可以  讀取單個單元的參數，實時顯示選定電源動  環監測數據，異常報警，具備歷史曲線回放， 用戶分級管理等功能。

接口協議

提供支持獲取包括但不限于智能電源設備信 息、運行狀態、環境狀態、輸入輸出供電參 數和控制指令等的接口協議。

單機客戶端軟 件或網頁

可以單機客戶端軟件或網頁，實現對電源參 數的設置與讀取，查看動環監測數據，現場 控制等

通訊協議

支持國家地震烈度速報與預警工程項目編制 的《臺站電源數據通信控制協議規程》

網絡接口

1 個 RJ45 自適應網絡接口；

參數設置

具備遠程或現場查看及更改設備網絡、報警 閾值、臺站信息等參數的功能。修改參數及 時生效，無需重啟設備，且斷電后保持

狀態信息上傳

主動傳輸各項運行狀態監測數據，包含但不 限于：交流電壓、充電電壓電流、負載電壓 電流、光伏狀態、溫濕度、氣壓、電池健康 狀態（單節電池電壓、溫度、內阻）等

報警

狀態信息的報警閾值可設置，超出報警閾值 后具備本地聲音報警及報警信息的遠程上傳 功能。

運行日志

包括參數設置、異常信息、報警信息、操作 控制信息等；

固件升級

支持現場及遠程升級。

平均故障間隔 時間

整機 50000 小時以上

防護等級

不低于 IP31 的防護能力；

環境適應性

設備工作溫度：-20℃~55℃;
工作濕度：10～98%（無凝結）；

外形尺寸

標準機架式安裝產品，高不大于 4U，深度不 超過 500 毫米。
